Épisode 3/3 : Les tours écorchées
En guise d’introduction, si vous découvrez ce format :
Comment aborder une restitution historique pour un édifice de patrimoine remarquable ? Chaque projet est unique, il y aurait autant de réponses que d’approches… Mais la méthodologie, elle, a été similaire pour chacune des illustrations signées de ma patte au château des Ducs de Savoie.
À chaque épisode de cette série, entrez avec moi dans ces petites histoires : je décortique les étapes de leur construction. Je vous explique leur cheminement progressif, de l’esquisse initiale à l’illustration finale.
Terminons avec les tours de la Trésorerie et du Carrefour, vues « en écorché », c’est-à-dire en coupe volumétrique permettant de comprendre leur agencement intérieur. Il s’agit d’un exercice avec une méthodologie hybride entre l’épisode 1 et 2.
La Tour de la Trésorerie

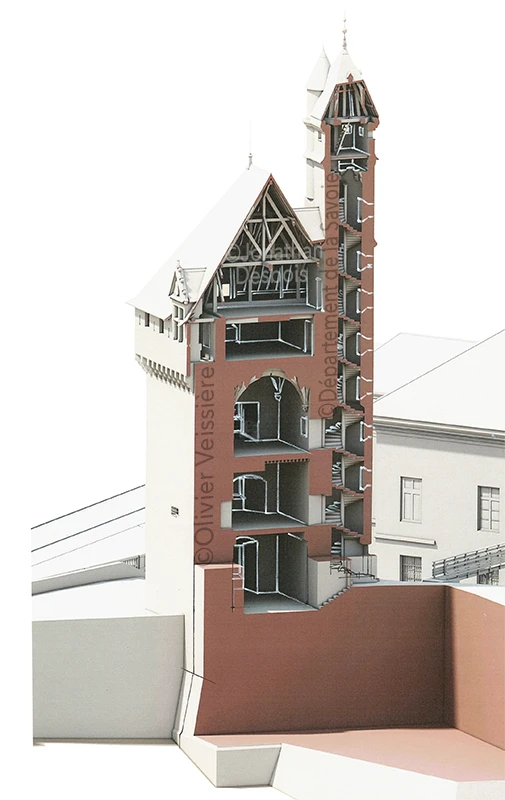

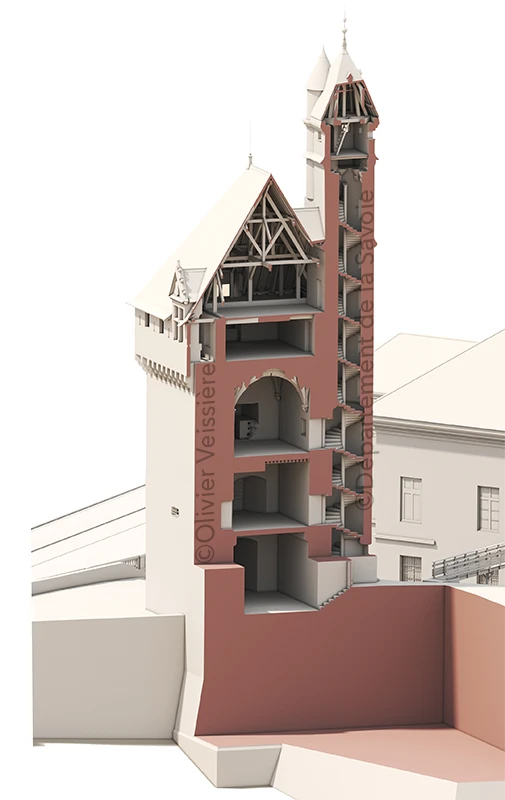

ÉTAPE 01 • Base de travail : impression de l’état existant
Maquette numérique de l’état des lieux actuel du château, élaborée par Olivier Veissière – Patrimoine Numérique.
ÉTAPE 02 • Tracés de construction dessinés directement sur la base de travail
Mise en place des axes structurants et des éléments aujourd’hui disparus : escalier, douve, systèmes défensifs, toiture abaissée…
ÉTAPE 03 • Construction de la première esquisse sur la base précédente
Des dictionnaires illustrés sur l’architecture défensive permettent de documenter la structure de la charpente et des « hourds » (le chemin de ronde défensif en porte-à-faux).

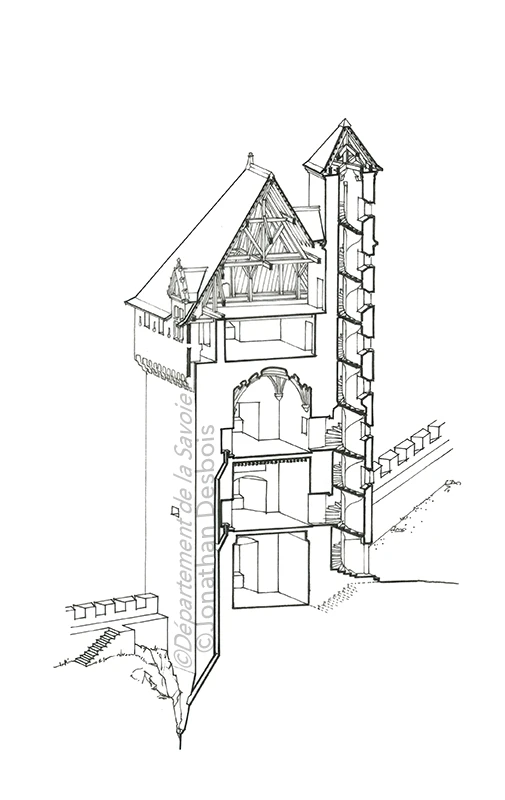

ÉTAPE 04 • Correctifs et ajouts d’éléments suite aux premières remarques
Le mur médiéval plus ancien est mis en évidence, de manière à traduire la superposition et l’adaptation des constructions au cours du temps.
ÉTAPE 05 • Ajout de personnages en situation et colorisation pour finalisation
Des échanges avec le Comité Scientifique, puis des recherches dans des encyclopédies spécialisées, donnent des modèles pour le mobilier, l’artillerie et les modes vestimentaires.
La Tour des Archives, aussi appelée tour du Carrefour

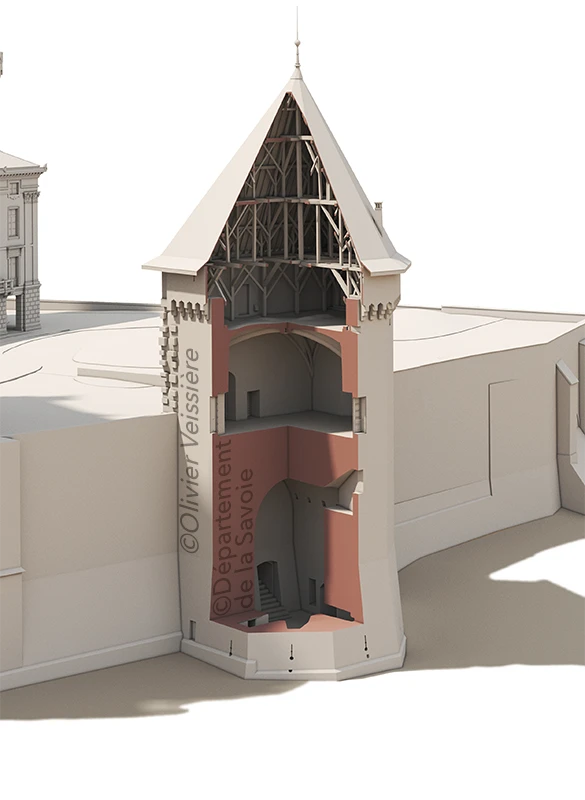

ÉTAPE 01 • Base de travail : impression de l’état existant
Maquette numérique de l’état des lieux actuel du château, élaborée par Olivier Veissière – Patrimoine Numérique.

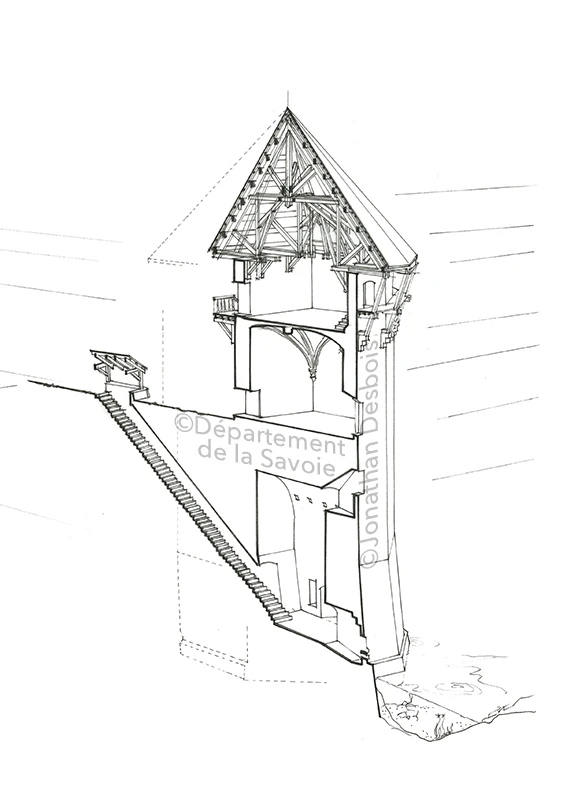

ÉTAPE 02 • Tracés de construction dessinés directement sur la base de travail
Mise en place des tracés principaux et construction des éléments difficiles à voir dans la pénombre, ou occultés par la géométrie de coupe.

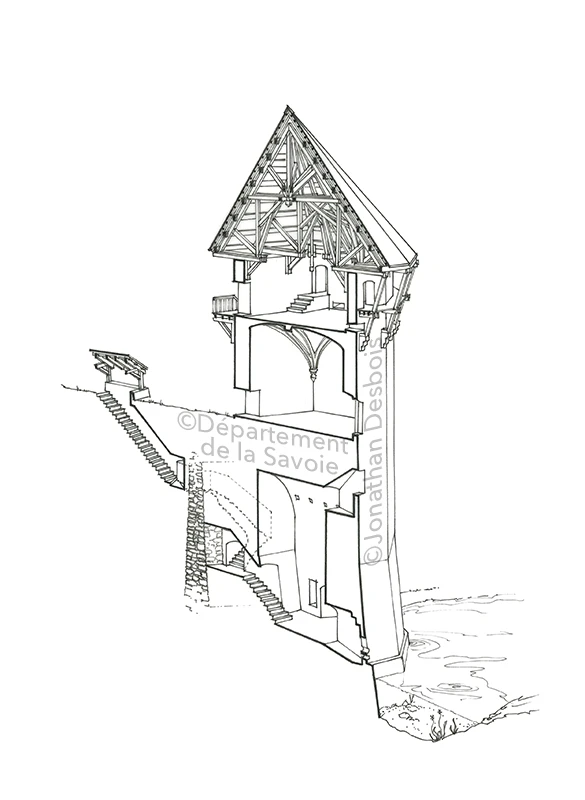

ÉTAPE 03 • Construction de la première esquisse sur la base précédente
La tourelle la plus haute est abaissée pour correspondre à son état médiéval. Les latrines sont ajoutées avec leur évacuation dans le fossé sous-jacent.

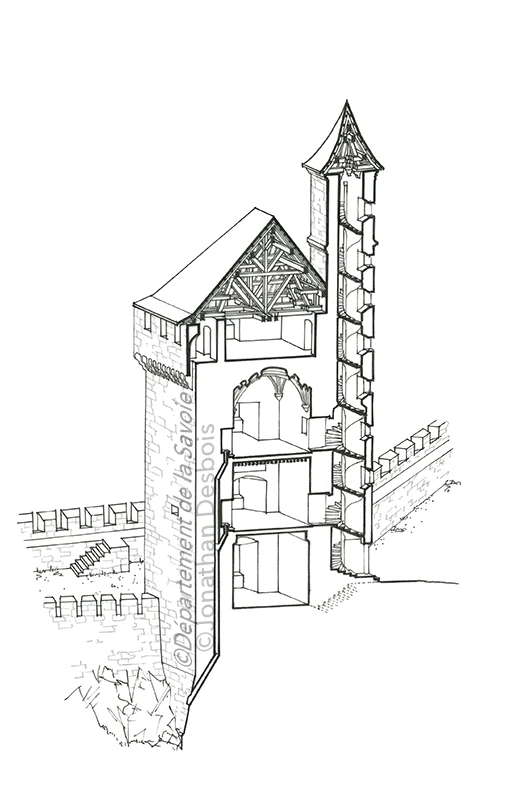

ÉTAPE 04 • Correctifs et ajouts d’éléments suite aux premières remarques
Les hypothèses, recherches et validations du Comité Scientifique justifient une reprise des murs d’enceinte, des charpentes et des toitures.
ÉTAPE 05 • Ajout de personnages en situation et colorisation pour finalisation
Des échanges avec le Comité Scientifique, puis des recherches dans des encyclopédies spécialisées, donnent des modèles pour le mobilier, l’artillerie et les modes vestimentaires.
Retrouvez l’épisode 1 qui décrit la méthodologie de restitution du château en chantier, au 13ème siècle. L’épisode 2 explique celle employée pour la Chambre des Comptes, dans ce même château, au 18ème siècle. On s’y retrouve ?
